04 Feb RIGOL napoveduje serijo kompaktnih osciloskopov z izjemno zmogljivostjo
Izjemna razširljivost; do 2 GHz pasovne širine in več kanalov
RIGOL Technologies EU predstavlja štiri nove osciloskope visokega razreda, ki omogočajo kaskadno povezovanje več modulov za povečanje števila kanalov. Digitalni osciloskopi z mešanimi signali serije DS8000-R predstavljajo linijo instrumentov srednjega in visokega razreda s kompaktnimi merami, zasnovanih na podlagi čipa ASIC (za katerega ima RIGOL pravice intelektualne lastnine) in tehnične platforme UltraVisionII, ki jo je prav tako razvilo podjetje.

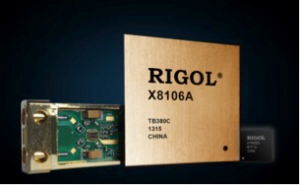

Analog Front-End-Chip

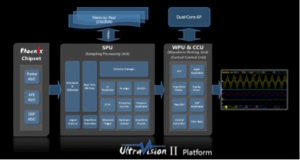

Signal-Processing-Chip
Novi osciloskopi so kompaktni in tanki ter omogočajo sistemsko integracijo več naprav. Zaradi kaskadne montaže v stojalo in daljinskega upravljanja lahko izpolnjujejo zahteve glede števila kanalov testnih sistemov v industrijski avtomatizaciji in raziskavah. Osciloskopi serije DS8000-R s frekvenco vzorčenja 10 GSa/s imajo analogno pasovno širino 350 MHz, 1 GHz in 2 GHz ter podpirajo sinhrono proženje več naprav, kar omogoča največjo razširitev na 512 kanalov. Standardna velikost pomnilnika je 500 Mpt za vse kanale. Instrumenti iz nove serije so odlična rešitev za uporabnike, ki morajo izpolniti tako zahteve po visoki hitrosti pri testiranju sistemske integracije kot potrebe po sinhronizaciji pri večkanalnem zbiranju podatkov.
Omara z več konfiguriranimi DS8000-R
Serijo DS8000-R sestavlja serija osciloskopov višine 1U in širine half-rack. V višini 1U so na voljo 4 analogni vhodni kanali, 1 vhodni kanal zunanjega sprožilca in 1 izhodni kanal generatorja AWG (25 MHz). Ti instrumenti se lahko uporabljajo tako v namizni kot v kabinetni izvedbi. Če se uporabljajo kot samostojni instrument na mizi, so lahko opremljeni s standardno priloženimi nogicami.
Področje uporabe: DS8000R kot laboratorijska merilna naprava.
Za namestitev v omaro je na voljo komplet za montažo v stojalo. Vse to strankam zagotavlja intuitivno uporabniško izkušnjo v vsakem kontekstu, tako v laboratoriju kot v proizvodnem okolju.
- Namestite lahko več osciloskopov serije DS8000-R in dosežete razširjene konfiguracije do 512 kanalov, ki omogočajo sinhrono zajemanje v realnem času.
- Posamezni DS8000-R v samostojni konfiguraciji ponuja največjo raven jitterja 200 ps rms in največjo zakasnitev 150 ps, kar znatno izboljša natančnost meritev.
- Integracija več naprav s stabilnim delovanjem, z do 128 sklopi za sinhroni zajem in prenos podatkov, zagotavlja visoko in zanesljivo natančnost meritev.
- Za scenarije integriranih sistemov in namestitev kompleta za kalibracijo sinhronizacije kanalov na kraju samem je na voljo modul za sinhronizacijo.
- Sinhronizacijski modul omogoča prenos podatkov do 10 GB/s na optičnem vmesniku 10 GE SFP+
- S programom ULTRADAQ LITE RIGOL ponuja visokohitrostno večkanalno programsko opremo za zajem podatkov na osnovi osebnega računalnika, ki omogoča nadzor in vizualizacijo vseh kanalov.
Z novo programsko opremo za izdelavo očesnega diagrama in analizo v realnem času je mogoča profesionalna analiza jitter-ja, vključno z merjenjem trendov.
Računalniška programska oprema za hiter zajem podatkov ULTRADAQ LITE za nadzor in prikaz vseh kanalov.
Poleg tega so na voljo vsestranske funkcije za sprožitev, matematične izračune in vizualizacijo (izboljšana FFT @ 1 milijon točk, test maske in analiza moči). Analiza protokola prek serijskega vodila (dekodiranje/sprožilec – možnosti), vgrajeni voltmeter, števec, seštevalnik in generator poljubnih funkcij dopolnjujejo opremo teh zmogljivih 6 v 1 instrumentov.
Na voljo so različni vmesniki, kot so USB Host, USB Device, HDMI, LAN, 10 GE SFP+ in TRIG OUT.
Kot posebnost RIGOL ponuja vrsto nadgradenj, ki zajemajo pasovne širine, serijsko dekodiranje in programske nadgradnje funkcij. Tveganje neprimernega nakupa je zato čim manjše: stranke lahko začnejo z enostavnejšo opremo in jo pozneje nadgradijo za izpolnjevanje naprednejših ali zahtevnejših merilnih zahtev.
Poleg tega znana 3-letna garancija podjetja RIGOL poenostavlja in odpravlja tveganja, povezana s prehodom uporabnika od drugega dobavitelja.
RIGOL kot vedno ponuja nove popolnoma opremljene osciloskope z najboljšim razmerjem med ceno in zmogljivostjo. To dopolnjuje celoten nabor aktivnih, pasivnih in visokonapetostnih sond. Na voljo sta tudi komplet za razvoj programske opreme in paket orodij za sinhronizacijo.
Za dodatne tehnične podrobnosti in informacije obiščite naše spletno mesto
